Soluțiile de vitrare de mari dimensiuni furnizate de Finstral și sistemele de distanțiere termoizolante Swisspacer Ultimate au fost integrate în proiectul de modernizare a restaurantului Seeschupfe, amplasat pe malul Lacului Dobbiaco (Toblach), în Tirolul de Sud, la o altitudine de aproximativ 1.260 de metri. Proiectul, finalizat în 2023, utilizează suprafețe vitrate extinse pentru a crea o legătură vizuală directă între spațiile interioare, lac și Dolomiți, în condițiile în care anvelopa clădirii trebuie să răspundă cerințelor specifice Zonei Climatice F. Vitrajele triple utilizate ating valori Ug de 0,6-0,7 W/mpK.

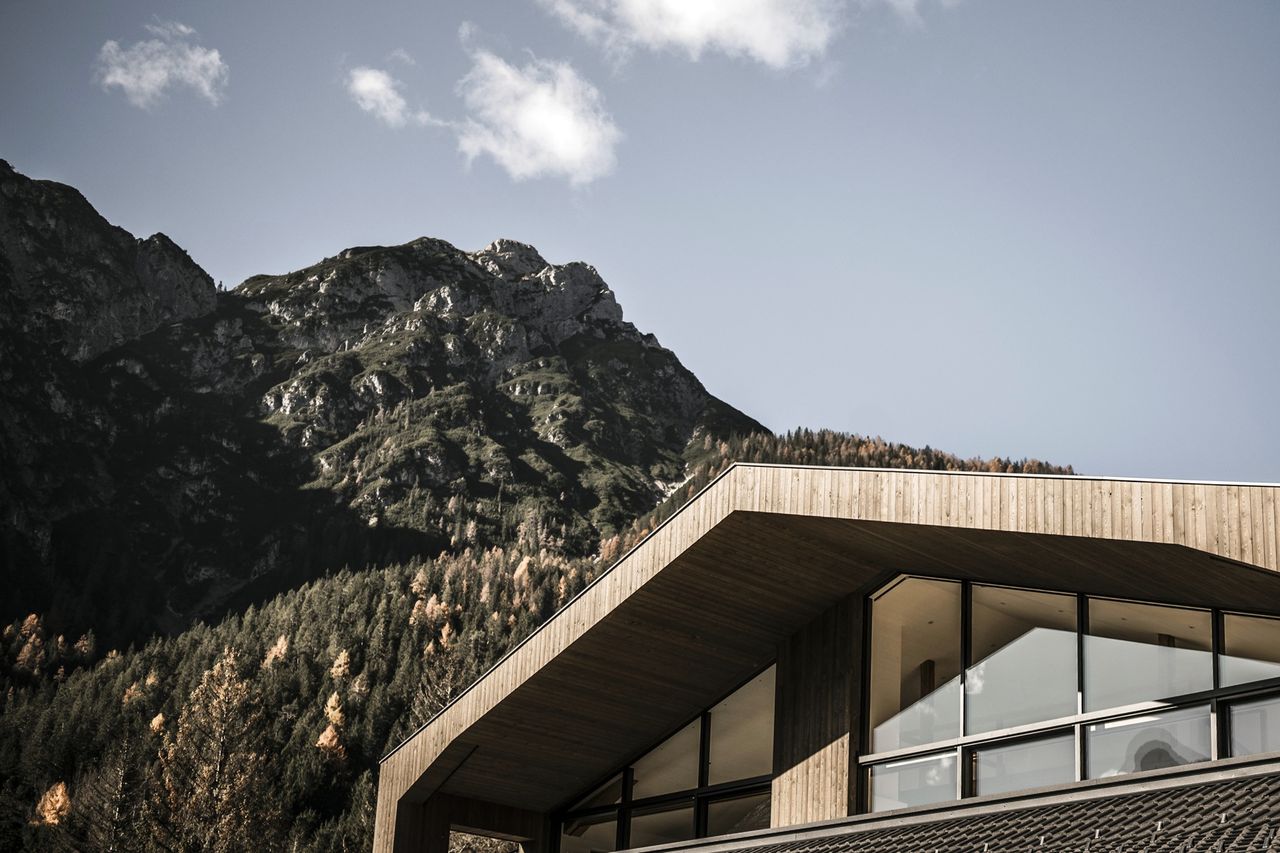

Amplasamentul restaurantului, caracterizat de diferențe importante de temperatură între sezonul cald și cel rece, a impus utilizarea unor soluții cu performanțe ridicate de izolare termică. În același timp, conceptul arhitectural a urmărit integrarea peisajului în amenajarea interioară prin suprafețe vitrate generoase și reducerea la minimum a elementelor vizibile ale tâmplăriei.
Suprafețe vitrate ample și profile cu secțiuni reduse

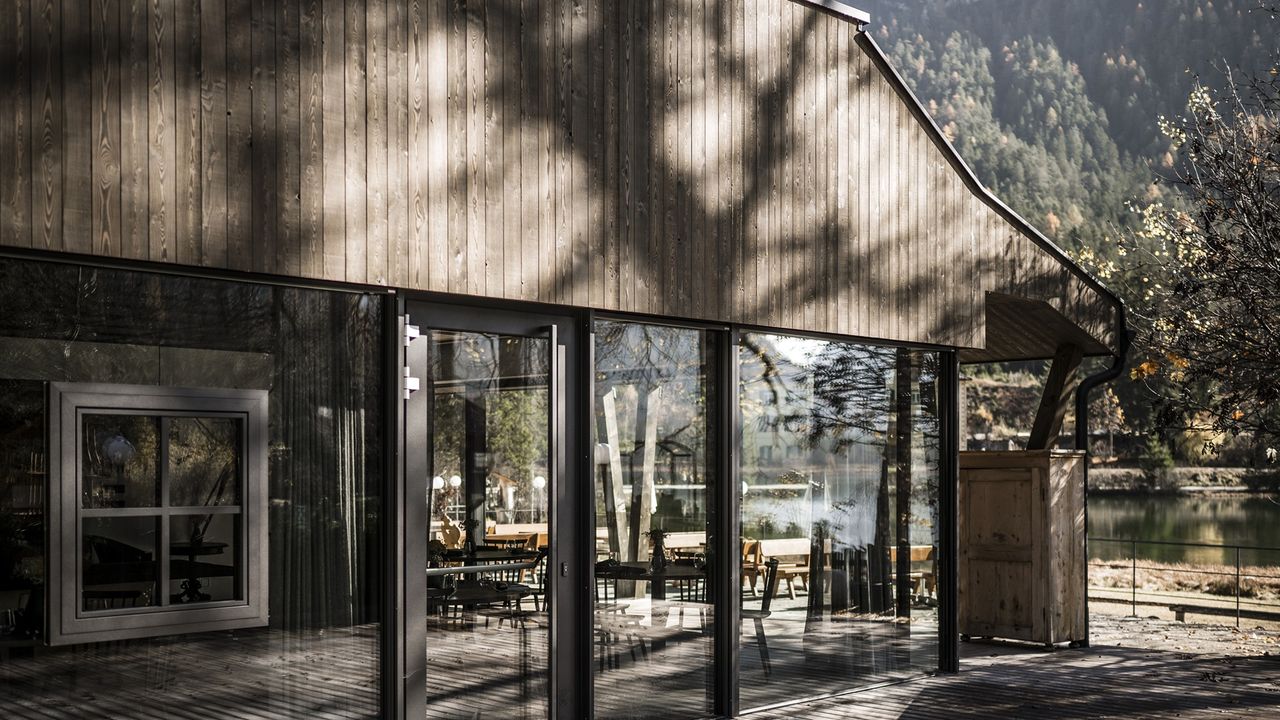

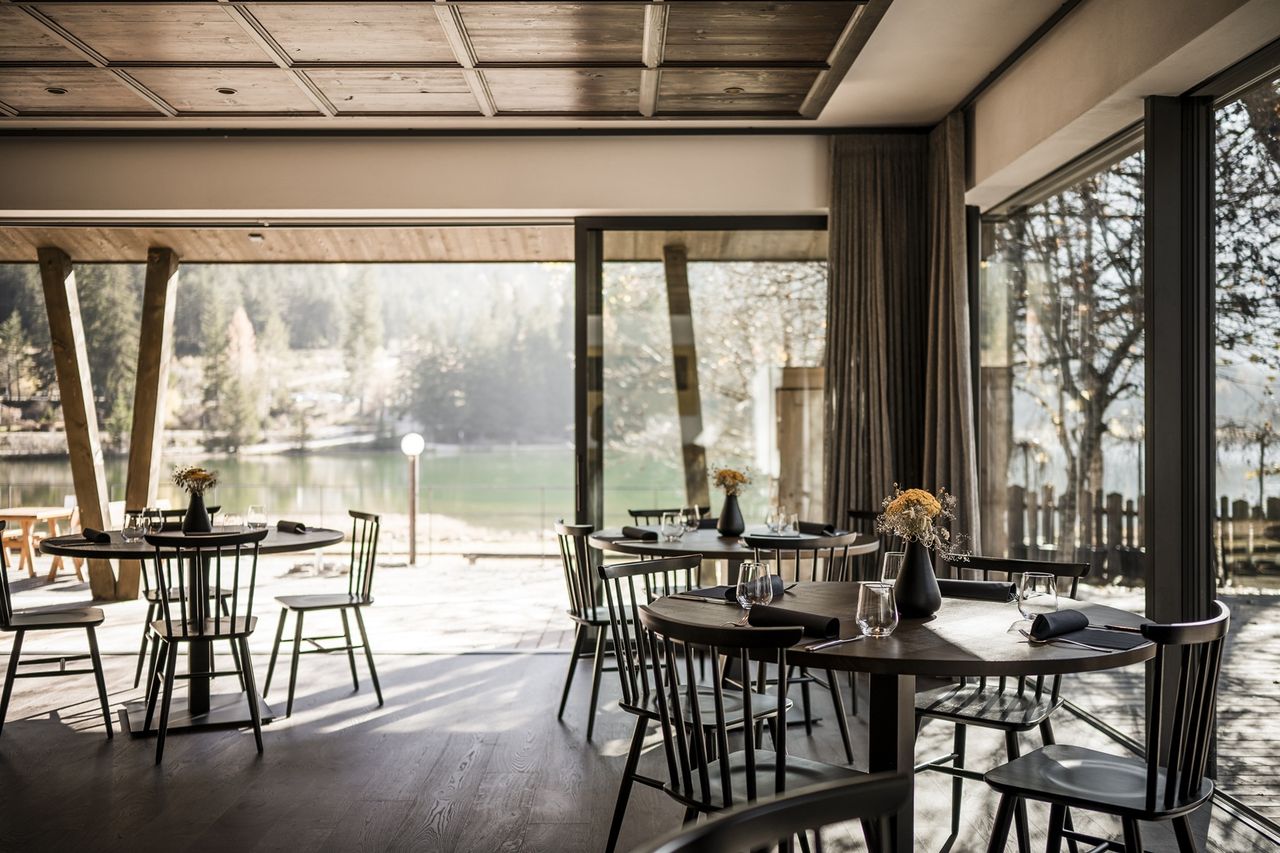

Pentru realizarea fațadelor transparente au fost utilizate sisteme de ferestre și pereți vitrați Finstral. Sistemul FIN-Vista permite realizarea unor suprafețe vitrate de mari dimensiuni cu profile de ramă suple, iar elementele culisante FIN-Slide asigură continuitatea dintre interior și terasa restaurantului.

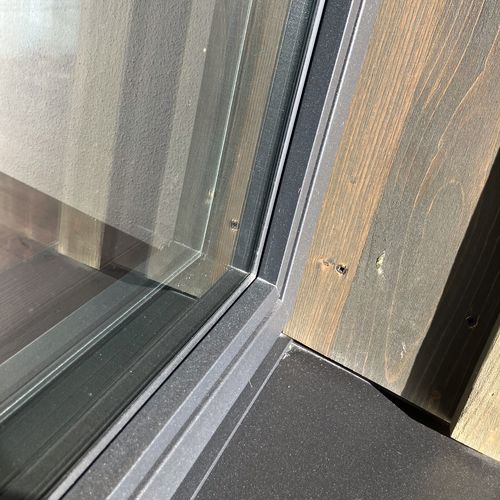

Din punct de vedere estetic, profilele din aluminiu au fost executate în finisaj Sablé Anthracite Grey. Soluția Nova-line Plus permite mascarea completă a ramelor cercevelelor în spatele sticlei atunci când tâmplăria este privită din exterior. Marginea din sticlă emailată în negru completează configurația și creează aspectul minimalist, aproape fără ramă, urmărit de proiectanți.

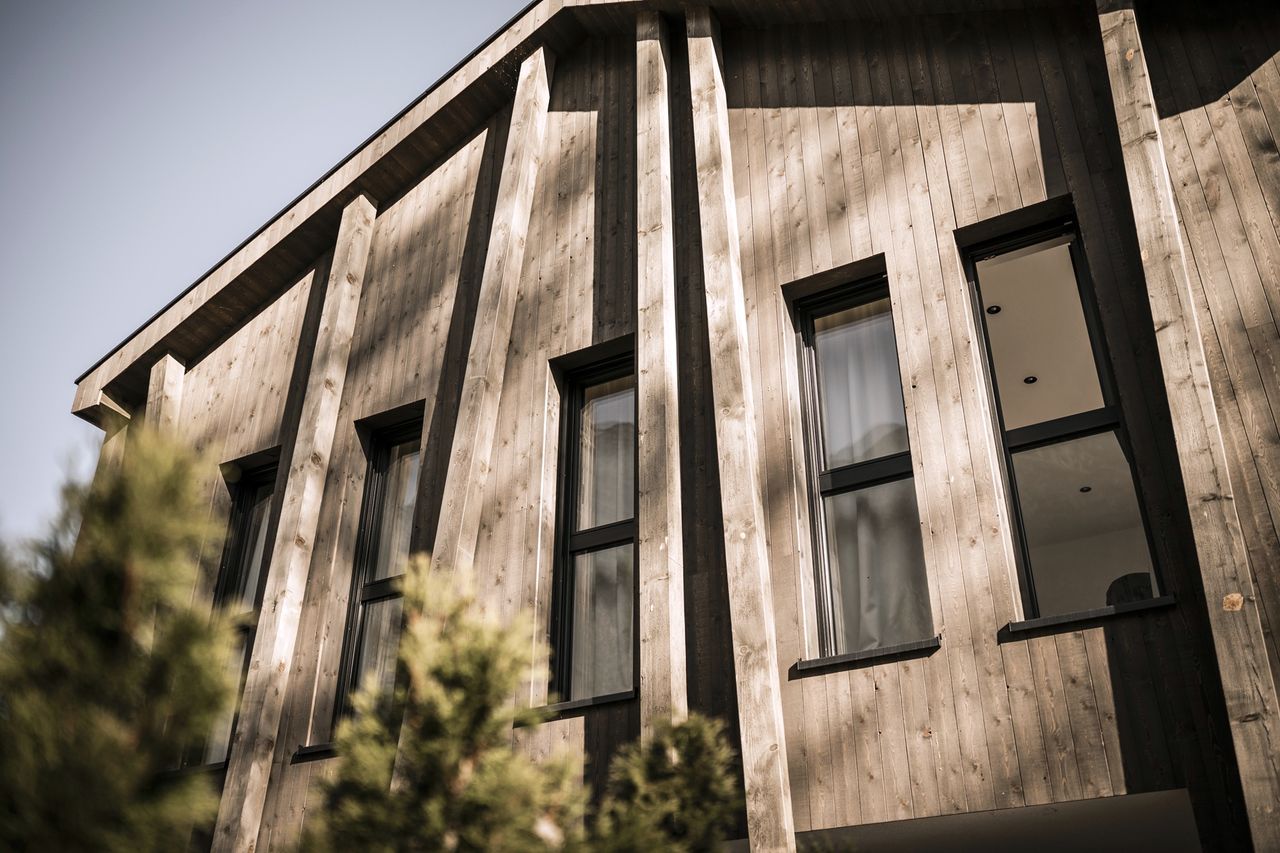

Suprafețele transparente contrastează cu fațada din lemn, prin care arhitectura clădirii păstrează o legătură cu specificul construcțiilor alpine. Prin această combinație, peisajul exterior devine o componentă a amenajării spațiilor interioare.
Vitraje triple cu valori Ug de până la 0,6 W/mpK
Condițiile climatice specifice amplasamentului au impus cerințe ridicate pentru anvelopa clădirii. Pentru ferestre și elementele de fațadă, Finstral a utilizat vitraje triple Max-Valor, cu acoperire Saint-Gobain ECLAZ și soluții de siguranță Bodysafe și Multiprotect.
În cadrul proiectului au fost instalate mai multe configurații de geam termoizolant triplu, alcătuite din sticlă laminată de siguranță, sticlă float și foi de sticlă securizată termic. Pachetele de geam termoizolant au grosimi totale de până la 52 mm, iar cavitățile umplute cu argon au grosimi cuprinse între 12 și 18 mm.
În funcție de configurație, vitrajele ating valori Ug de 0,6-0,7 W/mpK. Pe lângă limitarea transferului termic prin suprafețele transparente, soluțiile răspund cerințelor privind stabilitatea, siguranța în exploatare și confortul interior.
SWISSPACER Ultimate reduce transferul termic la marginea vitrajului
Pentru optimizarea performanțelor termice ale pachetelor de geam a fost utilizat sistemul de distanțiere Swisspacer Ultimate. Soluția de tip "warm edge" limitează transferul termic în zona marginală a geamului termoizolant, unde sticla se întâlnește cu rama ferestrei.
Această zonă are o importanță sporită în condițiile climatice alpine, deoarece poate reprezenta un punct vulnerabil din perspectiva pierderilor de căldură. În combinație cu vitrajele triple, distanțierele contribuie la îmbunătățirea performanței termice a ansamblului ferestrei.
Swisspacer Ultimate contribuie, totodată, la menținerea unor temperaturi mai ridicate pe suprafața interioară a sticlei în zona perimetrală. Astfel, poate fi redus riscul formării condensului la marginea vitrajului, concomitent cu îmbunătățirea confortului termic din interior.
FIN-Fix optimizează racordul dintre tâmplărie și anvelopa clădirii
Performanța energetică a ansamblului nu depinde însă exclusiv de caracteristicile sticlei și ale profilelor. Racordul dintre tâmplărie și structura clădirii poate genera, la rândul său, pierderi termice, motiv pentru care ferestrele restaurantului Seeschupfe au fost montate utilizând cadrul FIN-Fix de la Finstral.
Sistemul formează interfața dintre golul structural și fereastră și permite realizarea unui racord optimizat pentru limitarea punților termice. Totodată, facilitează poziționarea precisă a elementelor și etanșarea durabilă a rosturilor de montaj.
Importanța acestei etape crește în cazul suprafețelor vitrate de mari dimensiuni, unde execuția racordurilor poate influența performanța energetică efectivă a ansamblului. În proiectul din Tirolul de Sud, vitrajul triplu, distanțierele termoizolante și sistemul de montaj au fost astfel abordate ca elemente ale aceluiași sistem de anvelopă.
